درباره سیستم گرماتاب لوله‌ای چه می دانید؟

گرماتاب لوله ای(5)

همواره یکی از دغذغه‌های صنعتگران و صاحبان کارگاه‌ها، کارخانجات و محیط‌های تفریحی رفاهی و… گرم کردن محیط‌های کاربری خود بوده است. وسعت زیاد این محیط‌ها و همچنین روباز بودن برخی از آن‌ها سبب شده است، گرم‌کننده‌های سوختی معمولی نتوانند از پس گرمایش اینگونه اماکن بربیایند.

در این کاربردها از نوع خاصی از سیستم گرمایشی تابشی به نام گرماتاب لوله‌ای استفاده می‌شود. اما خرید گرماتاب برای افرادی که به مراکز عرضه این دستگاه دسترسی ندارند، مشکل است. از این رو مجموعه نیکان پارسه در قالب یک فروشگاه اینترنتی اقدام به عرضه سیستم‌های گرمایشی و سرمایشی صنعتی کرده است و شما می‌توانید به این نام اعتماد کرده و سیستم گرماتاب لوله‌ای مورد نظر خود را در سراسر کشور از این سایت سفارش دهید.

شما به عنوان کاربران و مصرف‌کنندگان دستگاه گرماتاب لوله‌ای، برای خرید دستگاه مناسب با محیط کاربرد خود و همچنین نحوه مصرف و نگهداری درست این دستگاه، نیاز است اطلاعاتی کلی از گرماتاب لوله‌ای داشته باشید. در این صفحه کارشناسان نیکان پارسه اطلاعاتی  مفید از انواع گرماتاب لوله‌ای، اجزای دستگاه، نحوه عملکرد آن، کاربردهای دستگاه، مزیت‌های استفاده از دستگاه و همچنین نحوه نصب آن، در اختیار شما قرار داده‌اند.

سیستم گرماتاب لوله‌ای چیست؟

سیستم گرماتاب لوله‌ای یکی از انواع سیستم‌های گرمایشی است که در محیط‌های تجاری، صنعتی، تفریحی و رفاهی بزرگی همچون کارخانجات، گلخانه‌ها، هتل‌ها، رستوران‌ها، فرودگاه‌ها و… مورد استفاده قرار می‌گیرد.

نحوه عملکرد دستگاه گرماتاب لوله‌ای مشابه سایر گرم کننده‌های سوختی نیست. در این دستگاه‌ گرما از طریق فرایند تابش منتقل می‌شود. در سیستم‌های گرم‌کننده لوله‌ای از الگوی گرمادهی خورشید، پیروی شده است.

آنچه خورشید تحت عنوان گرما به کل جهان منتقل می‌کند، در واقع امواج الکترومغناطیسی است که از خود گسیل می‌کند. این امواج مجموعه‌ای از فرکانس‌ها هستند و چند موج مختلف را شامل می‌شوند. آنچه بیشترین سهم در گرما را دارد، امواج مادون قرمز هستند. مبنای انتقال گرما در گرماتاب لوله‌ای هم گسیل امواج مادون قرمز و گرم کردن محیط تا فاصله زیادی است. درصورتیکه همچنان سوال گرماتاب چیست در ذهن شما وجود دارد، جهت کسب اطلاعات بیشتر می توانید با مشاوران نیکان پارسه تماس بگیرید.

گرماتاب لوله ای(8)

انواع مدل سیستم های گرمایشی تابشی لوله ای

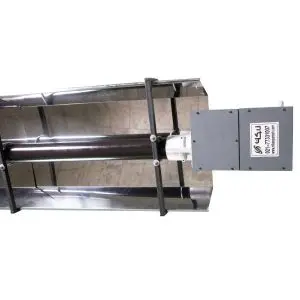

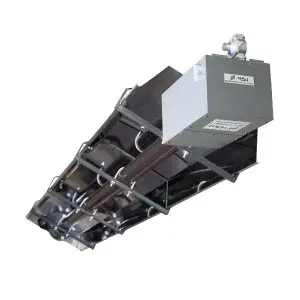

گرماتاب‌های لوله‌ای بر اساس تکنولوژی ساختشان خود به دو نوع مختلف تقسیم‌بندی می‌شوند. هر یک از این سیستم‌ها ویژگی‌های خاص خود را دارند و برای کاربردها و شرایط متناسب با ویژگی‌های خود، مناسب هستند.

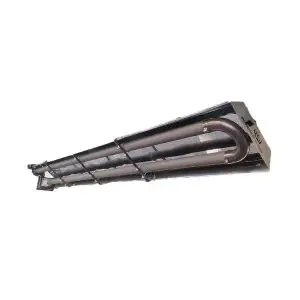

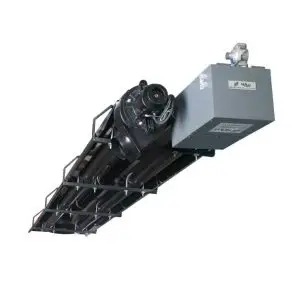

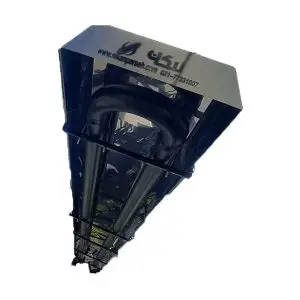

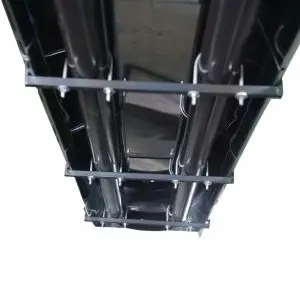

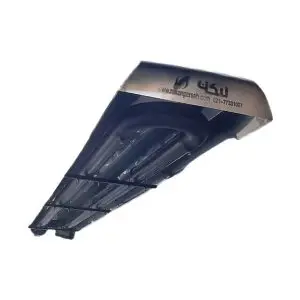

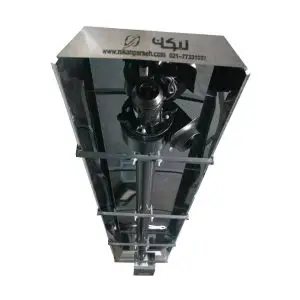

مدل UT نوع دیگری از گرماتاب‌های لوله‌ای است که نوع پرکاربردی از گرماتاب‌هاست. تفاوت این مدل گرماتاب با مدل LT یا خطی در این است که در این گرماتاب از دو لوله برای انتقال گرما استفاده شده است. این دو لوله به یک رابط به هم وصل شده و به شکل U درآمده‌اند. از آنجا که گرما از منبع توسط دو لوله منتقل می‌شود، راندمان و بازدهی این دستگاه بالاتر از مدل خطی است.

کاربردهای سیستم گرمایشی تابشی لوله ای

سیستم گرمایشی تابشی لوله‌ای پرکاربردترین گرماتاب لوله‌ای است و بازدهی بالایی در گرم کردن محیط‌های صنعتی، تجاری و تفریحی مختلف با متراژ و شرایط متفاوت دارد. همچنین این گرماتاب مناسب فضای باز می باشد برای اطلاع از قیمت سیستم گرمایشی فضای باز با کارشناسان ما در تماس باشید تا متناسب با محیط شما سیستم گرمایشی مناسب نصب کنند.

Hotel1

هتل‌ و رستوران‌ها

coffee-shop1

کافی شاپ

building1

ورزشگاه ها

fire-station1

آتش نشانی ها

factory1

کارخانه جات و معادن

horse1

باشگاه گلف و سوارکاری

train-station1

ایستگاه مترو

work1

ادارات

fences1

حیاط منازل ، محیط مسکونی

living-room1

در فضای داخلی اتاق و نشیمن

norgir1

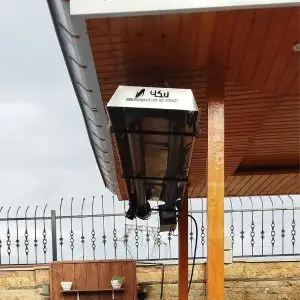

در پاسیو ها و نورگیر ها

fireworks1

محل برگزاری جشن ها

cinema1

سینماها

garbage1

ایستگاه انتقال زباله

chemistry1

پردازش مواد

work1

ادارات

نحوه عملکرد دستگاه گرماتاب لوله ای

دستگاه گرمایش لوله‌ای برای ایجاد گرمای تابشی به یک منبع گرما نیاز دارد. این منبع گرما دارای یک مشعل تابشی گازی است که شعله آن حاصل از احتراق گاز شهری است. البته برای راه اندازی دستگاه به جریان برق هم نیاز داریم.

شعله ایجاد شده به داخل دو لوله طویل منتقل می‌شود، در داخل این لوله، شعله به صورت گرما و به شکل امواج مادون قرمز در می‌آید.

این امواج پس از عبور از لوله به صفحاتی به نام رفلکتور (منعکس کننده) برخورد می‌کنند و به پایین و محیط اطراف پخش می‌شوند و گرما رسانی به محیط از این طریق انجام می‌شود.

کاربردهای سیستم گرمایشی تابشی لوله ای SL

گرماتاب لوله ای نیکان پارسه

سیستم گرمایشی تابشی لوله ای SL  کاربردهای زیادی در صنایع مختلف دارند. در زیر به برخی از این کاربردها اشاره شده است.

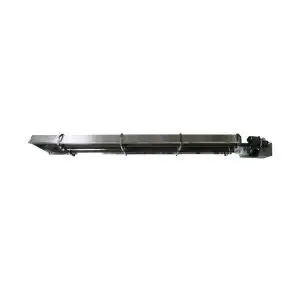

نحوه عملکرد دستگاه گرماتاب لوله ای SL

همانطور پیش از این گفتیم سیستم گرماتاب لوله ای مدل SL درارای یک لوله بلند تابشی است که گرما را به صورت تابش انتقال می دهد . این مدل از گرماتاب نیز همانند مدل UT، نیازمند منبع گاز و برق برای شروع عملکرد خود است . اما تفاوت این دو نوع گرماتاب لوله ای چیست؟

گرماتاب مدل SL به دلیل داشتن یک لوله توان تابشی کمتری نسبت به مدل UT دارد و بیشتر در محیط هایی کاربرد دارد که سقف کوتاه و کم ارتفاعی دارند و یا نیازمند گرمای زیادی نیستند.

این موضوع بدین معنا نیست که عملکرد مدل UT از مدل SL بهتر است . در واقع می توان گفت هر یک از این دو مدل در جایگاه خود بهترین عملکرد را خواهند داشت و اگر دقت کافی در انتخاب آن دو نشود هیچکدام نمیتواند باعث رضایت شما شود .

گرماتاب لوله ای(9)

راندمان بالای گرما کردن محیط

قابل استفاده محیط‌های بزرگ

زیست سازگاری

حذف موتورخانه مركزی

ایجاد گرمای یکنواخت

قابل استفاده محیط‌های روباز

نصب و نگهداری آسان

عدم ایجاد آلودگی‌های صوتی

مزایای استفاده از دستگاه گرماتاب لوله ای

گرماتاب لوله‌ای با بازدهی بالا و قدرت تولید گرما برای محیط‌هایی با متراژهای مختلف و کاربری‌های متفاوت، از پرکاربردترین انواع گرماتاب تابشی است. مزایای این دستگاه، سبب محبوبیت و استفاده زیاد از سیستم گرماتاب لوله‌ای شده است.در زیر به برخی از مهم‌ترین مزایای دستگاه گرماتاب اشاره شده است.

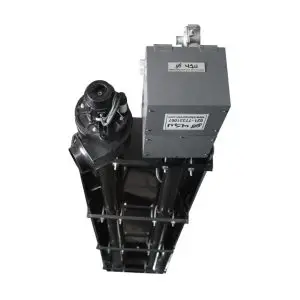

اجزای دستگاه گرماتاب لوله‌ای

گرماتاب‌های لوله‌ای مانند هر دستگاهی، از اجزا و بخش‌های مختلفی تشکیل شده‌اند که هر بخش مسئولیت و نقشی در ایجاد گرمای تابشی، برعهده دارد. بطورکلی یک دستگاه گرمایش لوله‌ای شامل چهار بخش عمده است:

مشعل بخش منبع گرمای گرماتاب لوله‌ای است. در این بخش با ترکیب هوا و گاز شهری یک شعله ایجاد می‌شود. گرمای این شعله به بخش‌های دیگر منتقل و در نهایت در محیط کاربرد پخش می‌شود.

فن مکنده از اصلی‌ترین اجزای گرماتاب لوله‌ای است که وظیفه آن مکش هوای مورد نیاز احتراق در محفظه احتراق یا مشعل است.

گرمای ایجاد شده در اثر احتراق و ایجاد شعله در مشعل، وارد لوله آتشخوار می‌شود. این گرما یا حرارت در این لوله به شکل امواج مادون قرمز در می‌آید و به بخش‌های بعدی منتقل می‌شود.

امواج مادون قرمز ایجاد شده در لوله اتش‌خوار به صفحاتی به نام منعکس کننده یا رفلکتور برخورد کرده و بازتاب پیدا می‌کنند و در محیط پخش می‌شوند و با برخورد به اشیا و افراد، آن‌ها را گرم می‌کنند.

قیمت گرماتاب لوله‌ای

فاکتورهای مختلفی بر روی قیمت گرماتاب لوله‌ای تاثیر مستقیم دارد. آنچه تعیین کننده قیمت سیستم بخاری لوله‌ای است، ابتدا نوع این بخاری یا سیستم گرم‌کننده است. انواع SL و UT قیمت‌های متفاوتی دارند و با توجه به اینکه کدامیک برای کاربرد شما مناسب هستند، شما باید هزینه متفاوتی را بپردازید.

فاکتور بعدی موثر در قیمت گرماتاب سقفی و دیواری، برند دستگاه است. از آنجا که برندهای معتبر دستگاه‌های باکیفیت‌تری تولید می‌کنند، طبیعتا قیمت‌های آن‌ها بالاتر خواهد بود. در این بین نوسانات ارزی و بازار هم در قیمت گرماتاب‌ها همانند سایر محصولات، بی‌تاثیر نیستند.

برای استعلام از قیمت گرماتاب های لوله ای نیکان پارسه شما می توانید از طریق شماره هایی که در صفحه تماس با ما قرار داده شده است با پشتیبانان ما تماس حاصل فرمایید و یا فرم درخواست خود را در پایین همین صفحه پر کنید تا کارشناسان ما با شما تماس بگیرند .

گرماتاب لوله ای

نکات نگهداری از سیستم گرمایشی تابشی لوله‌ای

برای بهبود عملکرد گرماتاب‌های لوله‌ای و همچنین افزایش دوام و مانگاری این دستگاه، باید از این دستگاه به درستی نگهداری شود. برای نگهداری درست سیستم‌های تابشی لوله‌ای لازم است نکاتی را در نظر بگیرید:

راهنمای انتخاب بهترین سیستم گرمایشی تابشی لوله ای

اگر قصد خرید یک دستگاه گرمایش لوله‌ای را دارید، کیفیت را اولویت قرار دهید و هدف شما تنها خرید دستگاه گرماتاب ارزان لوله‌ای نباشد. در واقع با خرید یک دستگاه با کیفیت شما از نظر اقتصادی سود کرده‌اید. دستگاه ارزان و بی کیفیت پس از مدت زمان کوتاهی خراب شده و نیاز به تعمیر و یا حتی تعویض گرماتاب است. اما دستگاه‌های با کیفیت، دوام و عمر مفید بیشتری دارند.

برای خرید یک سیستم با کیفیت نیاز است، آن را از یک مرکز معتبر سفارش دهید. نیکان پارسه از معتبرترین مراکز عرضه با کیفیت‌ترین گرماتاب‌های لوله‌ای از معتبرترین برندها است. تمامی محصولات این سایت دارای نشان ایمنی و استاندارد هستند. نکته مهمی که در رابطه با انتخاب سیستم گرمایشی تابشی لوله‌ای وجود دارد این است که باید شما نیازهای کاربرد خود را بشناسید و این دستگاه را متناسب با کاربردتان انتخاب کنید.

گرماتاب لوله ای(12)

گرمایش تابشی لوله ای

گرمایش تابشی لوله ای روشی بهینه و به صرفه برای ایجاد گرما و افزایش دما به میزان مناسب در محیط های وسیع و بزرگ می باشند. این سیستم ها گرما را از طرق امواج مادون قرمز به محیط اطراف خود منتقل می کنند. در ایران، این سیستم ها تحت عنوان گرمایش تابش صنعتی نیز شناخته می شوند و در سالهای اخیر کاربرد و استفاده آنها به دلیل بهینه بودن و صرفه اقتصادی بالا، بسیار بیشتر از قبل شده است. در این مقاله قصد داریم شما را با سیستم های گرمایش تابشی لوله ای آشنا کنیم.

انواع دستگاه های گرمایش تابشی لوله ای

دستگاه های هیتر تابشی لوله ای بر اساس نوع عملکردی که دارند به چند نوع مختلف تقسیم می شوند:

  • هیترهای گرمایش تابشی لوله ای با شدت کم: این نوع هیتر ها بیشتر در محیط های بسته مورد استفاده قرار می گیرند.
  • هیترهای گرمایش تابشی لوله ای با شدت زیاد: نوع دیگر هیتر تابشی ، هیتر های با شدت بالا هستند. این نوع هیتر ها دو نوع گاری و برقی دارند و به آن ها هیتر گرمایشی تابشی روشنایی نیز گفته می شود. دمای این هیتر ها در حدود 980 درجه سانتی گراد است و مناسب محیط های کوچکی هستند که گرمای بالایی نیاز دارند.
  • هیترهای گرمایش تابشی لوله ای زمینی: نوع سوم این نوع هیترها، نوع زمینی است. هیترهای تابشی لوله ای زمینی خود شامل دو نوع فولادی و سرامیکی هستند. این نوع هیترها با یک پایه به زمین متصل می شوند و برای فضاهای باز مورد استفاده قرار می گیرند.

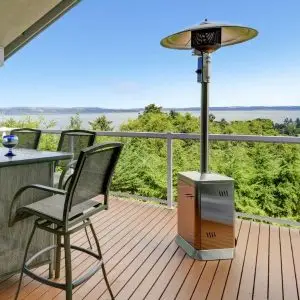

انواع دیگری از این هیترها نیز وجود دارند که امکان جا به جایی نیز دارند و ظرفیت آنها نسبت به دیگر مدل ها کمتر است.

سیستم گرمایش تابشی لوله‌ ای چگونه کار می‌کند؟

سیستم های گرمایش تابشی لوله ای عملکردی مشابه با عملکرد خورشید دارند و محیط و اجسام اطراف را از طریق تابش امواج مادون قرمز گرم میکنند. استفاده از این نوع دستگاه ها از دهه 70 میلادی به بعد در جهان رواج زیادی پیدا کرد و به دلایل مختلفی، به طور وسیع مورد استفاده قرار گرفتند؛ دلایلی از قبیل بازدهی بالا، مصرف انرژی پایین، توانایی گرم کردن محیط های بزرگ یا سقف بیش از 3 متر، کاهش هدر رفت انرژی و نصب آسان. این نوع سیستم ها کاربردهای فراوانی در  محیط های مختلف از جمله مترو، مرغداری ها، گلخانه ها، انبار ها، سالن های ورزشی و… دارند.

این نوع گرماتاب ها به جای این که هوای گرم را به محیط منتقل کرده یا جزیان هوا را راه بیندازند، مستقیما با تابش گرما به اجسام و محیط، موجب گرم شدن آنها می شوند. از این رو، به محض این که روشن می شوند، عملکرد خود را به نمایش گذاشته و خیلی سریع گرما را انتقال می دهند. شباهت عملکرد آنها به خورشید نیز در همین مسئله است؛ چون واضح است که دمای هوا پس از طلوع خورشید به سرعت افزایش می یابد.

گرمای تولید شده توسط این سیستم ها، جهت دار است و مخصوص گرم کردن یک نقطه یا یک جسم خاص هستند. از این رو است که اتلاف انرژی آنها حداقلی است و اقبال به آنها امروزه بسیار زیاد است. این نوع سیستم های گرمایی به وسیله بست های مخصوص، در سقف سالن نصب می شوند.

ذکر این نکته مهم است که اگرچه سیستم های گرمایش لوله ای مجهز به تکنولوژی های روز دنیا می باشند و مجموعا برای سلامتی مضر نیستند، اما در بعضی از محیط ها مانند گلخانه ها، ضرورت پاکی و تمیزی کامل هوای محیط احساس می شود. برای رسیدن به این هدف، لازم است برای این دستگاه ها دودکش هایی بر روی اگزوز فن به منظور خروج محصولات ناشی از احتراق، تعبیه نمایید.

قطعات سیستم گرمایش تابشی لوله ای

سیستم های گرمایش تابشی لوله ای اجزای مختلفی دارند که عملکرد هر کدام برای رساندن دستگاه به سطح مطلوب آن، ضروری است. اجزای اصلی این سیستم عبارت اند از:

  • مشعل
  • منعکس کننده
  • فن مکنده
  • لوله آتشخوار

لوله های آتشخوار در این سیستم ها یک حالت U شکل دارند و معمولا جنس آنها از آلومینایز گرما دیده می باشد. این لوله ها دارای قطر خارجی 3 و 4 اینچی (7 تا 10 سانتی متر) هستند و با رنگ های مخصوص مقاوم در برابر حرارت 800 درجه ای پوشانده شده اند. لوله های آتشخوار می توانند به دو صورت نصب شده باشند: به شکل خطی یا U شکل.

دستگاه گرمایش لوله ای برای تولید گرما از گاز شهری و ترکیب آن با هوا بهره می گیرد. ترکیب این دو در لوله های آتشخوار، منجر به سوزانده شدن آنها شده و در اثر این اتفاق، دمای دستگاه از 300 تا 600 درجه سانتی گراد (بسته به نوع گرماتاب) افزایش می یابد. گرمای تولید شده در اثر این حرارت بالا، توسط منعکس کننده به سطوح و اجسام نزدیک به گرمایش تابشی لوله ای تابانده شده و گرمای لازم را در آن ها ایجاد می کند. در این میان، فن مکنده نیز باید در ایجاد مکش به میزان لازم، برای حرکت دادن مواد احتراقی که باید به انتهای لوله بروند، نقش خود را ایفا کند.

سامانه های گرمایش تابشی لوله ای دارای وزنی در حدود 10 کیلوگرم بوده و لوله های خطی آن ها طول های مختلف، از 6 تا 15 متر را دارا هستند.

مزایای سامانه های گرمایش تابشی لوله ای

  • صرفه جویی در مصرف آب به دلیل حذف آب از سیستم گرمایش
  • تامین گرمای مورد نیاز محیط، بسته به ویژگی ها و ابعاد آن محیط
  • جلوگیری از تجمع حرارت در سقف سالن و ایجاد  ابر حرارتی
  • حذف کانال های گرمایشی
  • کاهش مصرف گاز و برق به میزان قابل توجه
  • کم بودن هزینه های نگهداری به نسبت سایر سیستم ها
  • افزایش فضای مفید به دلیل امکان نصب این سیستم ها در سقف سالن
  • قابلیت کنترل دمای محیط به صورت خودکار

نکاتی که در نصب و راه اندازی دستگاه گرماتاب لوله ای باید رعایت کنید

برای نصب هر وسیله و دستگاهی، دستورالعمل‌های ایمنی وجود دارد که باید رعایت شود تا از آسیب دیدن شخص نصاب جلوگیری شود و  احتمال بروز خطراتی هنگام استفاده از دستگاه کاهش یابد.

برای نصب یک گرماتاب نیاز است نصاب از وسایل ایمن برای جلوگیری از بروز خطرات احتمالی همچون برق گرفتگی و… استفاده کند.

در نصب یک سیستم گرمایشی لوله‌ای باید برای نصب صحیح و بدون خطر دستگاه، از تجهیزات مناسب استفاده شود. به عنوان مثال چون این دستگاه در ارتفاع نصب می‌شود، برای نصب آن باید از بالابرهای مناسبی و ایمنی استفاده شود.

نیاز است که شخص نصاب و یا کاربر تمامی جوانب و خطرات نصب و راه‌اندازی را بسنجد تا خطری اشخاص و همچنین خود دستگاه را تهدید نکند.

اگر در نصب دستگاه با هر مواد شیمیایی تماس دارید باید جانب احتیاط و ایمنی‌ها را رعایت کنید.اگر در نصب دستگاه با هر مواد شیمیایی تماس دارید باید جانب احتیاط و ایمنی‌ها را رعایت کنید.

از آنجا که گرماتاب‌های لوله‌ای علاوه بر گاز به جریان برق هم نیاز دارند، بنابراین هنگام نصب باید اتصالات برقی و الکتریکی هم برقرار شوند. جهت جلوگیری از برق گرفتگی و شوک الکتریکی باید هنگام نصب تمامی نکات ایمنی رعایت شود و از تجهیزات و وسایل محافظ لازم استفاده شود.
